Serie M – Unidades de transferencia de bola de ajuste a presión

Serie M
Serie M

Opciones de mejora del material:

Medidas del interruptor:
Pieza Carga (lb)Carga (kg) Peso Ø Bola ″Ø Bola (mm) A A* B B* C D E€ DeFile icon ArchivosAdd to Cart
M12 55 25 0.084 0.038 1/2" 12 0.866 22 - - 0.315 8 - - 0.126 3.2 1.063 27 0.657 ❋16.7 ❋ 3,60€PDF Step
M14 132 60 0.117 0.053 5/8" 15 0.945 24 0.984 - 1.004 25 - 25.5 0.319 8.1 0.331 8.4 0.197 5 1.181 30 0.787 20 10,11€PDF Step
M15 132 60 0.130 0.059 5/8" 15 0.945 24 0.984 - 1.004 25 - 25.5 0.374 9.5 0.386 9.8 0.157 4 1.220 31 0.827 ❋21 ❋ 8,49€PDF Step
M22 397 180 0.417 0.189 7/8" 22 1.417 36 1.457 - 1.465 37 - 37.2 0.386 9.8 0.398 10.1 0.150 3.8 1.772 45 1.201 30.5 10,88€PDF Step
M25 441 200 0.425 0.193 1" 25 1.496 38 - - 0.512 13 - - 0.236 6 1.811 46 1.201 ❋30.5 ❋ 12,89€PDF Step
M30 772 350 0.794 0.360 1 3/16" 30 1.772 45 1.823 - 1.839 46.3 - 46.7 0.543 13.8 0.552 14.01 0.228 5.8 2.165 55 1.449 36.8 14,06€PDF Step
M45 1323 600 2.227 1.010 1 3/4" 45 2.441 62 2.480 - 2.500 63 - 63.5 0.748 19 0.760 19.3 0.354 9 2.953 75 2.106 53.5 34,82€PDF Step
M60 3307 1500 8.180 3.710 2 3/8" 60 3.937 100 - - 1.181 30 - - 0.591 15 4.606 117 3.051 77.5 158,00€PDF Step
M12A 44 20 0.084 0.038 1/2" 12 0.866 22 - - 0.315 8 - - 0.126 3.2 1.063 27 0.657 ❋16.7 ❋ 6,53€PDF Step
M14A 110 50 0.117 0.053 5/8" 15 0.945 24 0.984 - 1.005 26 - 25.5 0.319 8.1 0.331 8.4 0.197 5 1.181 30 0.787 20 11,93€PDF Step
M15A 110 50 0.130 0.059 5/8" 15 0.945 24 0.984 - 1.009 30 - 25.5 0.374 9.5 0.386 9.8 0.157 4 1.220 31 0.827 ❋21 ❋ 10,56€PDF Step
M22A 397 180 0.415 0.188 7/8" 22 1.417 36 1.457 - 1.466 38 - 37.2 0.386 9.8 0.398 10.1 0.150 3.8 1.772 45 1.201 30.5 12,76€PDF Step
M25A 309 140 0.423 0.192 1" 25 1.496 38 - - 0.512 13 - - 0.236 6 1.811 46 1.201 ❋30.5 ❋ 14,98€PDF Step
M30A 772 350 0.787 0.357 1 3/16" 30 1.772 45 1.823 - 1.840 46.3 - 46.8 0.543 13.8 0.552 14.01 0.228 5.8 2.165 55 1.449 36.8 15,92€PDF Step
M45A 1323 600 2.205 1 1 3/4" 45 2.441 62 2.480 - 2.500 64 - 63.5 0.748 19 0.760 19.3 0.354 9 2.953 75 2.106 53.5 43,91€PDF Step
M60A 2425 1100 8.422 3.820 2 3/8" 60 3.937 100 - - 1.181 30 - - 0.591 15 4.606 117 3.051 77.5 172,08€PDF Step
M12D 11 5 0.068 0.031 1/2" 12 0.866 22 - - 0.315 8 - - 0.126 3.2 1.063 27 0.657 ❋16.7 ❋ 7,13€PDF Step
M14D 22 10 0.086 0.039 5/8" 15 0.945 24 0.984 - 1.006 27 - 25.5 0.319 8.1 0.331 8.4 0.197 5 1.181 30 0.787 20 12,48€PDF Step
M15D 22 10 0.097 0.044 5/8" 15 0.945 24 0.984 - 1.010 31 - 25.5 0.374 9.5 0.386 9.8 0.157 4 1.220 31 0.827 ❋21 ❋ 9,40€PDF Step
M22D 44 20 0.331 0.150 7/8" 22 1.417 36 1.457 - 1.467 39 - 37.2 0.386 9.8 0.398 10.1 0.150 3.8 1.772 45 1.201 30.5 15,34€PDF Step
M25D 55 25 0.302 0.137 1" 25 1.496 38 - - 0.512 13 - - 0.236 6 1.811 46 1.201 ❋30.5 ❋ 14,27€PDF Step
M30D 55 25 0.611 0.277 1 3/16" 30 1.772 45 1.823 - 1.841 46.3 - 46.9 0.543 13.8 0.552 14.01 0.228 5.8 2.165 55 1.449 36.8 43,37€PDF Step
M45D 55 25 1.565 0.710 1 3/4" 45 2.441 62 2.480 - 2.500 65 - 63.5 0.748 19 0.760 19.3 0.354 9 2.953 75 2.106 53.5 69,81€PDF Step
M60D


Disponible sólo en versiones Estándar, A y SS


Disponible sólo en versiones Estándar, A y SS

 2 3/8" 60 3.937 100 - - 1.181 30 - - 0.591 15 4.606 117 3.051 77.5 -
M12SS 44 20 0.084 0.038 1/2" 12 0.866 22 - - 0.315 8 - - 0.126 3.2 1.063 27 0.657 ❋16.7 ❋ 12,71€PDF Step
M14SS 110 50 0.112 0.051 5/8" 15 0.945 24 0.984 - 1.007 28 - 25.5 0.319 8.1 0.331 8.4 0.197 5 1.181 30 0.787 20 18,68€PDF Step
M15SS 110 50 0.128 0.058 5/8" 15 0.945 24 0.984 - 1.011 32 - 25.5 0.374 9.5 0.386 9.8 0.157 4 1.220 31 0.827 ❋21 ❋ 14,07€PDF Step
M22SS 278 126 0.414 0.188 7/8" 22 1.417 36 1.457 - 1.468 40 - 37.2 0.386 9.8 0.398 10.1 0.150 3.8 1.772 45 1.201 30.5 32,94€PDF Step
M25SS Consultar Consultar Consultar Consultar 1" 25 1.496 38 - - 0.512 13 - - 0.236 6 1.811 46 1.201 ❋30.5 ❋ -PDF Step
M30SS 485 220 0.787 0.357 1 3/16" 30 1.772 45 1.823 - 1.842 46.3 - 46.10 0.543 13.8 0.552 14.01 0.228 5.8 2.165 55 1.449 36.8 39,59€PDF Step
M45SS 772 350 2.249 1.020 1 3/4" 45 2.441 62 2.480 - 2.500 66 - 63.5 0.748 19 0.760 19.3 0.354 9 2.953 75 2.106 53.5 112,97€PDF Step
M60SS Consultar Consultar Consultar Consultar 2 3/8" 60 3.937 100 - - 1.181 30 - - 0.591 15 4.606 117 3.051 77.5 -PDF Step
❋Indica tapa superior prensada.❋Indica tapa superior prensada.❋Denotes pressed top cap.❋Denotes pressed top cap.

Cuando se usen arandelas de fijación de tipo K, las dimensiones A y B pasarán a ser A* y B*, respectivamente.

Las bolas de transferencia de media capacidad de la serie M están mecanizadas en acero macizo y endurecidas para resistir el desgaste.
La tapa superior de acero mecanizado reforzado protege contra impactos por desalineación del elemento transportado. Lubricadas de por vida y zincadas para resistir la corrosión.

Materiales estándar: cuerpo y tapa AISI 1015, bolas AISI 52100. Las versiones ‘A’ y ‘SS’ de acero inoxidable incorporan bolas AISI420, cuerpo y resistencia a los golpes.

Los tamaños de bola principales ≥ 19 mm incorporan una junta de fieltro para restringir la contaminación.
Esta serie presenta un único orificio de desagüe. Mecanizado a partir de barra maciza – Brida superior.

Baja fricción Baja fricción
1 : 0,02
Velocidad Velocidad
1.5m/sec
Temperatura Temperatura
-30/+100ºC
Resistencia a los golpes Resistencia a los golpes
Orientación Horizontal / Arriba

Orientación Horizontal / Arriba

Clips de tipo K y C

  • Los clips de fijación compensan las irregularidades del orificio y el diámetro.
  • Ideal cuando sólo se puede acceder por un lado a la superficie de montaje.
Media Capacidad Pieza Ø del orificio MIN - MAX A€ DeFile icon ArchivosAdd to Cart
M12 K12 0.905 - 0.925 23.0 - 23.5 0.866 22 0,81€
M14 | M15 K15 0.984 - 1.004 25.0 - 25.5 0.945 24 0,82€
M14 | M15 C15 0.976 – 0.984 24.8 - 25.0 0.945 24 1,10€
M22 K22 1.457 - 1.476 37.0 - 37.5 1.417 36 0,96€
M22 C22 1.457 - 1.465 37.0 - 37.2 1.417 36 1,26€
M30 K30 1.811 - 1.831 46.0 - 46.5 1.772 45 1,32€
M30 C30 1.823 - 1.839 46.3 - 46.7 1.772 45 1,73€
M45 K45 2.480 - 2.500 63.0 - 63.5 2.441 62 1,84€

Clips de acero para muelles de 0,3 mm de grosor.
La proyección aumenta 0,3 mm al utilizar los clips.

Retención óptima ≥ 3 mm
Retención óptima
  1. Encajar el clip en el orificio de montaje.
  2. Empuje la unidad de bola a través del clip.
  3. Las etiquetas periféricas se expanden y agarran la unidad de bola.
Diagrama del clip
K-clip Acero
Diagrama del clip
Clip de acero tipo C
Diagrama del clip
Otros clips disponibles.

Anillos de tolerancia

  • Compensan las posibles diferencias entre el orificio y el diámetro de la pieza
  • Ideal cuando sólo se puede acceder por un lado a la superficie de montaje.
Media Capacidad Pieza A Ø del orificio MIN / MAX B€ DeFile icon ArchivosAdd to Cart
M12 TR20 0.787 20 0.858 - 0.868 21.80 - 22.05 0.472 12 0,64€
M14 | M15 TR24 0.945 24 1.010 - 1.020 25.65 - 25.90 0.591 15 0,71€
M22 TR36 1.417 36 1.488 - 1.496 37.80 - 38.00 0.472 12 1,29€
M30 TR45 1.772 45 1.843 - 1.850 46.80 - 47.00 0.591 15 1,34€
TR60 2.362 60 2.445 - 2.453 62.10 - 62.30 0.787 20 1,42€
M60 TR100 3.937 100 4.085 - 4.096 103.75 - 104.05 0.866 20 1,93€
❋La tolerancia del Ø mín./máx. varía.

Las especificaciones del Ø del orificio variarán si se usan anillos de tolerancia. Póngase en contacto con nosotros si tiene cualquier duda al respecto.

Unidad de bola de transferencia Anillo de tolerancia

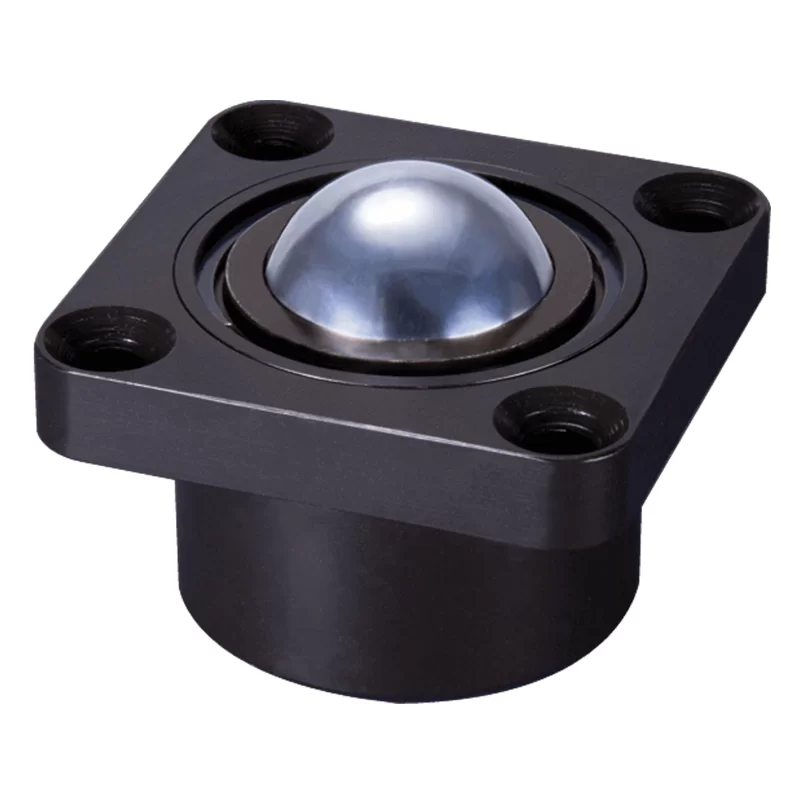

Modelos Alta Capacidad similares:

  • Máxima capacidad en cualquier ángulo de orientación.
  • Construcción mecanizada de precisión para trabajos pesados.
  • Diseño de ‘pista sin fin’ – La mayor precisión.
  • Kits de servicio y repuestos de fábrica desde 1954.
Logotipo de garantía de 2 años
Sujeto a condiciones de uso.
