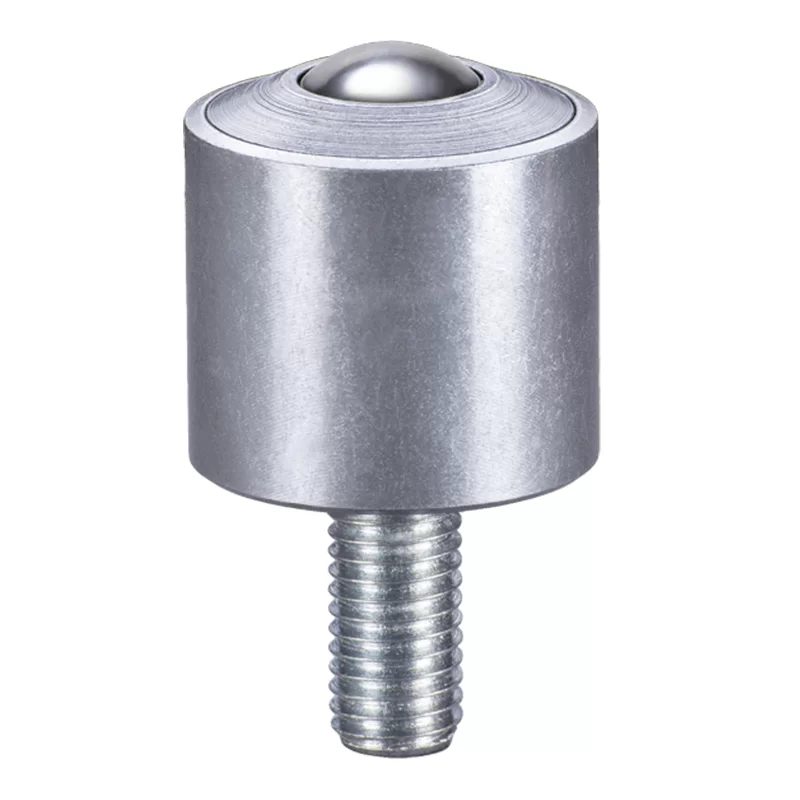

  Serie MSP

  Unidades de transferencia de bolas con racor
•

  Series MV / MW / MX

  Unidades de transferencia de bolas de carga aérea

Bolas transportadoras de media capacidad

Construcción

La bolas transportadoras de media capacidad se mecanizan a partir de una barra de acero maciza. Se trata térmicamente para proporcionar una cámara semiesférica resistente al desgaste para las bolas de recirculación (pequeñas) que soportan la bola principal que sobresale y soporta la carga.

La mayoría de las tapas superiores (cubiertas) están mecanizadas con precisión a partir de acero macizo para proteger de elementos desalineados o daños por impacto durante el servicio. Las unidades de bola con una bola principal de 22 mm de diámetro o más incorporan una junta rascadora de fieltro para reducir la entrada de contaminantes y residuos.

Bola transportadora de media capacidad para aplicaciones de transporte aéreo de las series MX, MV y MW omiten las juntas. Están diseñadas para un drenaje rápido y la expulsión de fluidos y contaminantes a través de varios canales de drenaje adicionales patentados.

Bolas transportadoras MI76 pueden ser reparadas por el usuario con kits de servicio de repuesto disponibles. Sin embargo, otras bolas transportadoras de medidad capacidad están lubricadas y selladas de por vida.

¿Qué ocurre con los entornos operativos húmedos y sucios?

La especificación estándar de los materiales utiliza una carcasa de acero al carbono endurecido y bolas de acero al cromo. Son ideales para entornos limpios y secos.

Otras condiciones de funcionamiento difíciles pueden requerir otros materiales que se adapten mejor al entorno.

Las altas temperaturas y los entornos corrosivos requieren acero inoxidable. Dado que resiste mejor el calor elevado y los entornos de funcionamiento químicos y corrosivos:- Unidades de transferencia de bolas de acero inoxidable (sufijo ‘SS’). Todas las piezas en acero inoxidable para una máxima resistencia.

– Sólo bolas de acero inoxidable con sufijo “A”.

MW30 y MW45 incorporan bolas de acero inoxidable y una copa de revestimiento interna de acero inoxidable (pista de bolas).

El acero inoxidable AISI420 tiene una dureza inferior a la de los materiales estándar. Por lo tanto, reduzca la capacidad de carga máxima especificada.

¿Por qué especificar bolas de plástico?

Las bolas transportadoras de plástico utilizan bolas de plástico POM más blandas fabricadas en Delrin (a veces también denominado nailon, nailon 66 o acetal) pueden especificarse añadiendo el sufijo “D” (por ejemplo M14D).

Aunque el material plástico más blando reducirá la capacidad de carga de la bola transportadora, proporcionará un punto de contacto más blando con el elemento transportado y reducirá las posibles marcas en superficies delicadas o pintadas. También ofrecemos materiales de bolas (teflón, acrílico, resina fenólica, alúmina) hechos a medida para su aplicación.

Ahorre tiempo utilizando clips de fijación

Cuando sólo se dispone de acceso por un solo lado al plano de transporte, los clips de fijación proporcionan un método de fijación cómodo y rápido para las transferencias de bolas de las series M y MG. El clip puede instalarse en orificios perforados o cortados con láser. El clip compensa las irregularidades del diámetro y la ovalidad del orificio. De este modo se elimina el costoso mecanizado de un orificio preciso para la retención de la bola transportadora.

Los clips pueden reutilizarse y están disponibles en la mayoría de los tamaños. Considere también los anillos de tolerancia para la retención.

¿Por qué son tan parecidas las unidades de las series M (media capacidad), L y LP?

Los 3 tipos son dimensionalmente equivalentes. La serie M está mecanizada a partir de barras macizas, por lo que tiene mayor resistencia a los golpes y vida útil. Las series L y LP pertenecen a la gama de servicio ligero. La serie L se ensambla a partir de prensados estampados y la serie LP se mecaniza a partir de barras macizas de acetal para resistir los ataques químicos.

¿Por qué debería considerar las bolas transportadoras de alta capacidad?

Si su solicitud lo requiere:

1. Carga máxima/capacidad máxima de carga en posición invertida (bola hacia abajo o ruedecilla).
2. Coeficiente de fricción más bajo 1:005 μ (0,5%) punto de rotura de la inercia.
3. Temperatura de funcionamiento inferior a -30 grados centígrados (C/F) o superior a 100 grados.
4. Velocidad de funcionamiento superior a 1,5 metros por segundo.
5. Carga de choque – Considere las unidades de bola de alta resistencia con resorte y resorte pretensado.
6. Condiciones duras que requieren especificaciones de material a medida.
