Technische Referenz

Werkstoffe der Komponenten & Korrosionsbeständigkeit

Belastung und Stabilität

Bei Auftreten von Stoßbelastungen oder unebenen Laufflächen oder Lastbedingungen Modelle mit Federelement angeben.

Aureichende Traglast sichestellen

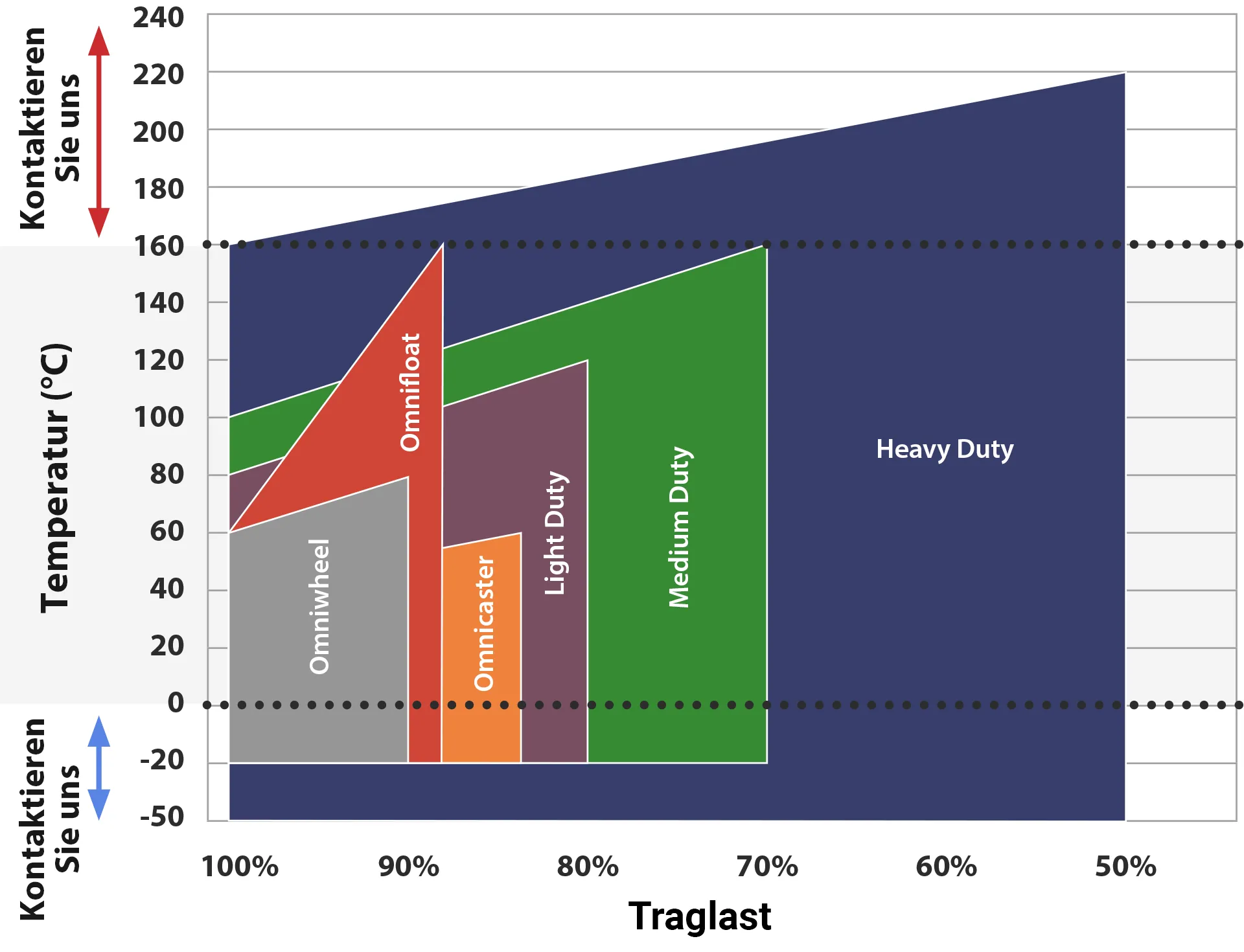

Betriebstemperatur

Kompensieren Sie Temperatur und Betriebsumgebung, indem Sie die angegebene Tragfähigkeit reduzieren.

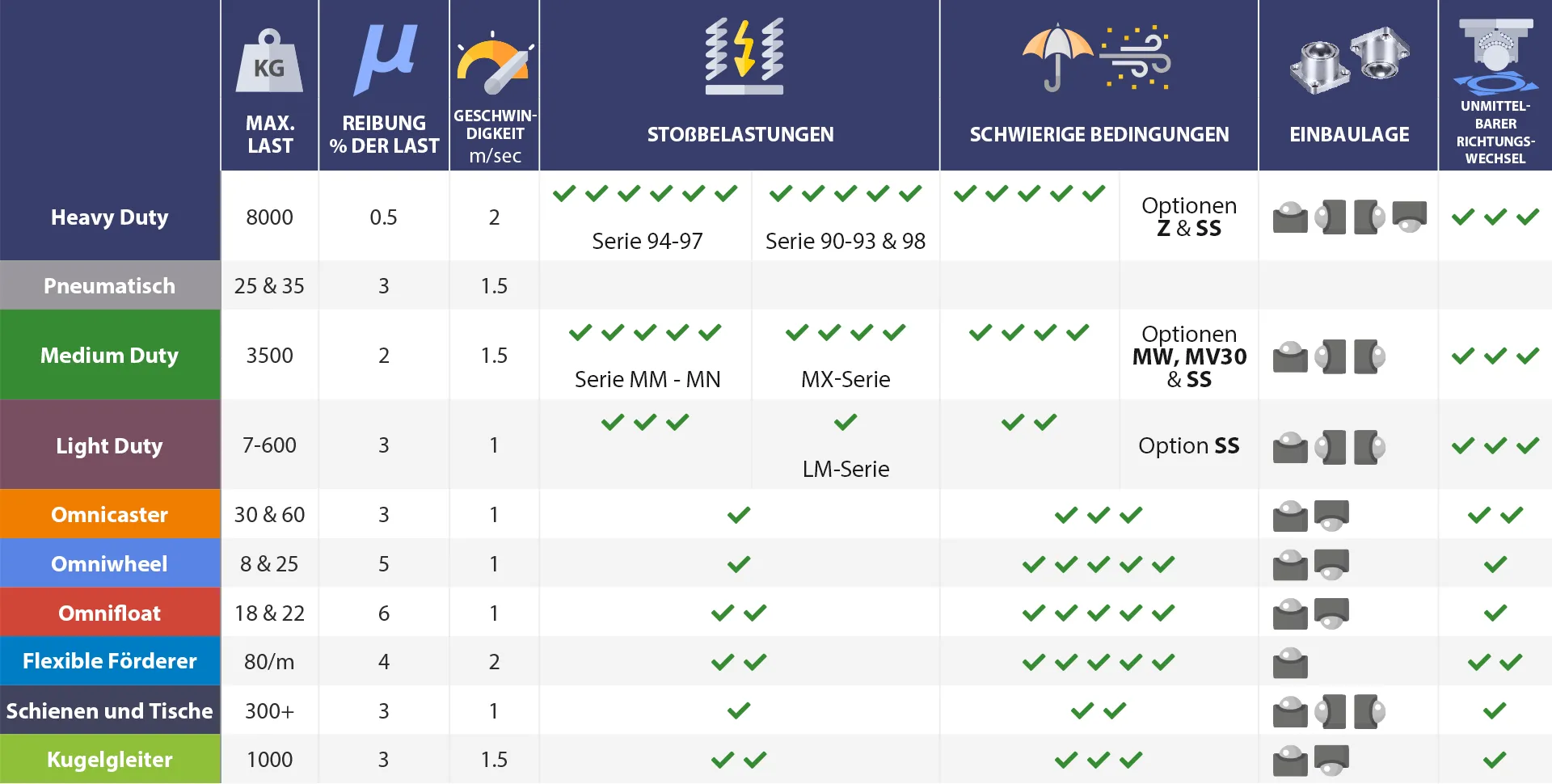

Berücksichtigen Sie die folgenden Aspekte bei der Auswahl Ihrer Lösung:

• Einbaulage

  In welcher Einbaulage müssen die Kugelrollen in Ihrer Anwendung eingebaut werden oder funktionieren? Laufkugel “oben”, “unten” oder anders? SchwerlastKugelrollen arbeiten mit maximaler Traglast in allen Richtungen.

• Verfolgen und Kontakt

  Welchen Zustand, welche Härte und Oberflächenbeschaffenheit hat das Material, das die Kugelrollen fördern oder gegen das sie reiben? Unebene, verformbare und empfindliche Oberflächen müssen speziell berücksichtigt werden.

• Belastung und Stoß

  Dynamische und statische Traglasten sind identisch. Bei ungleichmäßiger Lastverteilung oder Bedingungen mit hohen Stoßbelastungen sind Kugelrollen mit Federelement ideal.

• Geschwindigkeit

  Maximale Fördergeschwindigkeiten sind begrenzt, auch Frequenz und Dauer müssen eventuell berücksichtigt werden. Dynamische und statische Nenngeschwindigkeiten sind identisch.

• Verfolgen und Kontakt

  Niedrigster Reibungsbeiwert und höchste Präzisionsgrade der Bewegung werden durch die Schwerlast-Kugelrollen (Seiten 4-7) geboten. In einigen Anwendungen können hierfür Zugeständnisse in der Konstruktion gemacht werden.

• Belastung und Stoß

  Berücksichtigen Sie die Stabilität des Förderguts. Stellen Sie ausreichend Kontaktstellen (Teilung) sicher, um das Gewicht einheitlich abzustützen. Möglichkeiten für Kontrolle und Bremsung des Gewichts dürfen nicht übersehen werden.

• Umwelt

  Ziehen Sie Alternativwerkstoffe in Betracht, um ungünstigen Umgebungsbedingungen besser widerstehen zu können. Schmutzige oder staubige Bedingungen? Nasse und verschmutzte Bereiche? Chemikalien/Verunreinigung? Magnetische Permeabilität und Strahlungsfelder?

• Schmierung & Service

  Omnitrack-Produkte sind lebenslang geschmiert. Um die Lebensdauer weiter zu verlängern, bieten die Heavy-Duty-Kugelrollen und Omnifloat-Serien zusätzliche Service-Kits für den Benutzer. Siehe Seite 7 für Heavy-Duty-Kugelrollen und Seite 20 für Omnifloat-Rollen für den Glastransport.

• Temperatur

  Umgebungstemperatur und maximale/ minimale Temperaturbereiche müssen evaluiert werden. Edelstahlbauteile widerstehen höheren und niedrigeren Temperaturen besser als Standardwerkstoffe – Siehe die Temperaturtabelle auf Seite 29.
