Baureihe LP – Kunststoff-Kugelrollen und mit Befestigungsklammern

Kugelrollen der 'Light-Duty' LP-Serie
Diagramm der LP-Serie 'Light-Duty' Kugelrollen

Optionen für Material-Upgrades:

Messungen wechseln:
Teil Last (lb)Last (kg) Gewicht Kugel-Ø ″Kugel-Ø (mm) A B C D EFile icon Dateien
LP15 15 7 0.021 0.010 5/8" 15 0.945 24 0.315 8 0.188 4.8 1.181 30 0.787 20 PDF Step
LP15-C 15 7 0.021 0.010 5/8" 15 0.984 - 1.004 25 - 25.5 0.326 8.3 0.188 4.8 1.181 30 0.787 20
LP15-K 15 7 0.021 0.010 5/8" 15 0.984 - 1.004 25 - 25.5 0.326 8.3 0.188 4.8 1.181 30 0.787 20
LP22 22 10 0.078 0.035 7/8" 22 1.417 36 0.386 9.8 0.177 4.5 1.772 45 1.203 30.5 PDF Step
LP22-C 22 10 0.078 0.035 7/8" 22 1.457 - 1.476 37 - 37.2 0.398 10.1 0.177 4.5 1.772 45 1.203 30.5
LP22-K 22 10 0.078 0.035 7/8" 22 1.457 - 1.476 37 - 37.2 0.398 10.1 0.177 4.5 1.772 45 1.203 30.5
LP30 33 15 0.144 0.065 1 3/16" 30 1.772 45 0.543 13.8 0.228 5.8 2.165 55 1.457 37 PDF Step
LP30-C 33 15 0.144 0.065 1 3/16" 30 1.812 - 1.831 46 - 46.5 0.555 14.1 0.228 5.8 2.165 55 1.457 37
LP30-K 33 15 0.144 0.065 1 3/16" 30 1.812 - 1.831 46 - 46.5 0.555 14.1 0.228 5.8 2.165 55 1.457 37
LP45 45 20 0.402 0.182 1 3/4" 45 2.441 62 0.748 19 0.335 8.5 2.953 75 2.106 53.5 PDF Step
LP45-C 45 20 0.402 0.182 1 3/4" 45 2.480 - 2.500 63 - 63.5 0.760 19.3 0.335 8.5 2.953 75 2.106 53.5
LP45-K 45 20 0.402 0.182 1 3/4" 45 2.480 - 2.500 63 - 63.5 0.760 19.3 0.335 8.5 2.953 75 2.106 53.5
LP15A 15 7 0.059 0.027 5/8" 15 0.945 24 0.315 8 0.188 4.8 1.181 30 0.787 20 PDF Step
LP15A-C 15 7 0.059 0.027 5/8" 15 0.984 - 1.004 25 - 25.5 0.326 8.3 0.188 4.8 1.181 30 0.787 20
LP15A-K 15 7 0.059 0.027 5/8" 15 0.984 - 1.004 25 - 25.5 0.326 8.3 0.188 4.8 1.181 30 0.787 20
LP22A 22 10 0.110 0.050 7/8" 22 1.417 36 0.386 9.8 0.177 4.5 1.772 45 1.203 30.5 PDF Step
LP22A-C 22 10 0.115 0.052 7/8" 22 1.457 - 1.476 37 - 37.2 0.398 10.1 0.177 4.5 1.772 45 1.203 30.5
LP22A-K 22 10 0.115 0.052 7/8" 22 1.457 - 1.476 37 - 37.2 0.398 10.1 0.177 4.5 1.772 45 1.203 30.5
LP30A 33 15 0.384 0.174 1 3/16" 30 1.772 45 0.543 13.8 0.228 5.8 2.165 55 1.457 37 PDF Step
LP30A-C 33 15 0.384 0.174 1 3/16" 30 1.812 - 1.831 46 - 46.5 0.555 14.1 0.228 5.8 2.165 55 1.457 37
LP30A-K 33 15 0.384 0.174 1 3/16" 30 1.812 - 1.831 46 - 46.5 0.555 14.1 0.228 5.8 2.165 55 1.457 37
LP45A 45 20 1.102 0.500 1 3/4" 45 2.441 62 0.748 19 0.335 8.5 2.953 75 2.106 53.5 PDF Step
LP45A-C 45 20 1.113 0.505 1 3/4" 45 2.480 - 2.500 63 - 63.5 0.760 19.3 0.335 8.5 2.953 75 2.106 53.5
LP45A-K 45 20 1.113 0.505 1 3/4" 45 2.480 - 2.500 63 - 63.5 0.760 19.3 0.335 8.5 2.953 75 2.106 53.5

Werte A & B werden zu A* & B* bei Verwendung von Befestigungsklammern K. Bei allen LP-Serien entfällt die Filzdichtung.
Alle Modelle der Baureihe LP ohne Filzdichtung.

  • Light-Duty-Kugeltransfer, bearbeitetes Acetal (POM) Kunststoffgehäuse. Kann entweder mit Kugeln aus Acetal (POM) oder mit Kugeln aus Edelstahl AISI 316 ausgestattet werden (Suffix ‘A’ hinzufügen).
  • Beständig gegen Salzwasser und Chemikalien
  • Nicht leitfähig und unmagnetisch.
  • Geeignet für antimikrobielle Anwendungen.
  • Optionale Befestigungsclips und -ringe. Federstahl-‘K-Clips’ & ‘C-Clips’/Toleranzringe aus rostfreiem Stahl.
  • Vollständig aus Kunststoff bestehende Kugelrollen.
Geringe Reibung Geringe Reibung
1 : 0,003
Geschwindigkeit Geschwindigkeit
1m/sec
Temperatur Temperature
-20/+80ºC
Ausrichtung Horizontal / Oben

Ausrichtung Horizontal / Oben

Wirtschaftlichkeit & Wert Wirtschaftlichkeit & Wert

Sicherungsringe Typ ‘K’ und ‘C’

  • Befestigungsclips gleichen Unregelmäßigkeiten in Bohrung und Durchmesser aus.
  • Ideal, wenn nur einseitiger Zugang auf Befestigungsfläche möglich ist.
Light Duty Teil Bohrungs-Ø Min / Max AFile icon Dateien
LP15 K15 0.984 - 1.004 25.0 - 25.5 0.945 24
LP15 C15 0.976 – 0.984 24.8 - 25.0 0.945 24
LP22 K22 1.457 - 1.476 37.0 - 37.5 1.417 36
LP22 C22 1.457 - 1.465 37.0 - 37.2 1.417 36
LP30 K30 1.811 - 1.831 46.0 - 46.5 1.772 45
LP30 C30 1.823 - 1.839 46.3 - 46.7 1.772 45
LP45 K45 2.480 - 2.500 63.0 - 63.5 2.441 62

Klammer in Federstahl – Dicke 0,3 mm..
Die Projektion erhöht sich um 0,3 mm, wenn Clips verwendet werden.

Optimale Retention ≥ 3mm
Optimale Halteklammern
  1. Montieren Sie den Clip an der Montagebohrung.
  2. Drücken Sie die Kugelrolle durch den Clip
  3. Periphere Anhänger dehnen sich aus und greifen die Kugelrolle.
Diagramm der Klammer
K-Clip Federstahl
Diagramm der Klammer
C-Clip Edelstahl
Diagramm der Klammer
Andere Clips verfügbar.

Toleranzringe

  • Ausgleich von Toleranzen bei Bohrung und Durchmesser.
  • Ideal, wenn nur einseitiger Zugang auf Befestigungsfläche möglich ist.
Light Duty Teil A Bohrungs-Ø Min / Max BFile icon Dateien
LP15 TR24 0.945 24 1.010 - 1.020 25.65 - 25.90 0.591 15
LP22 TR36 1.417 36 1.488 - 1.496 37.80 - 38.00 0.472 12
LP30 TR45 1.772 45 1.843 - 1.850 46.80 - 47.00 0.591 15
TR60 2.362 60 2.445 - 2.453 62.10 - 62.30 0.787 20
❋Ø Min / Max tolerance varies.

Bohrungs-Ø ändern sich bei Verwendung von Toleranzringen. Fragen Sie uns im Zweifelsfall um Rat.

Kugelrolle Toleranzring

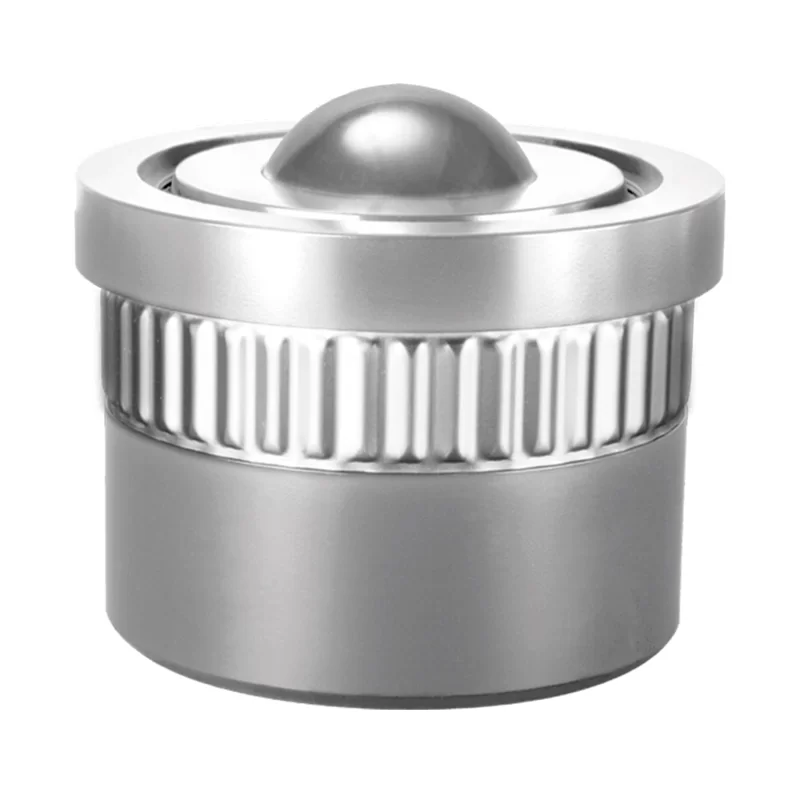

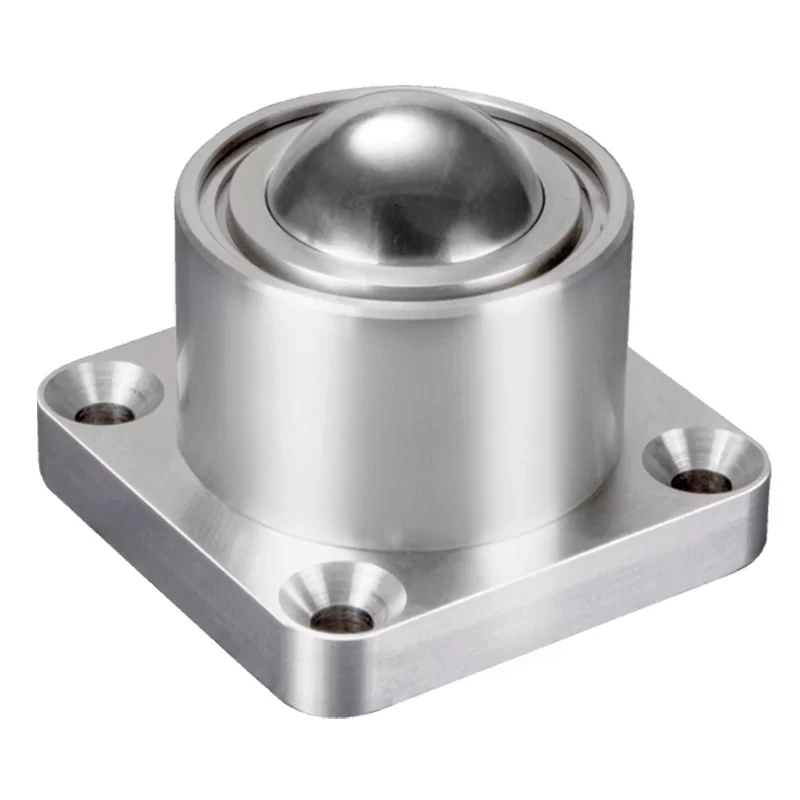

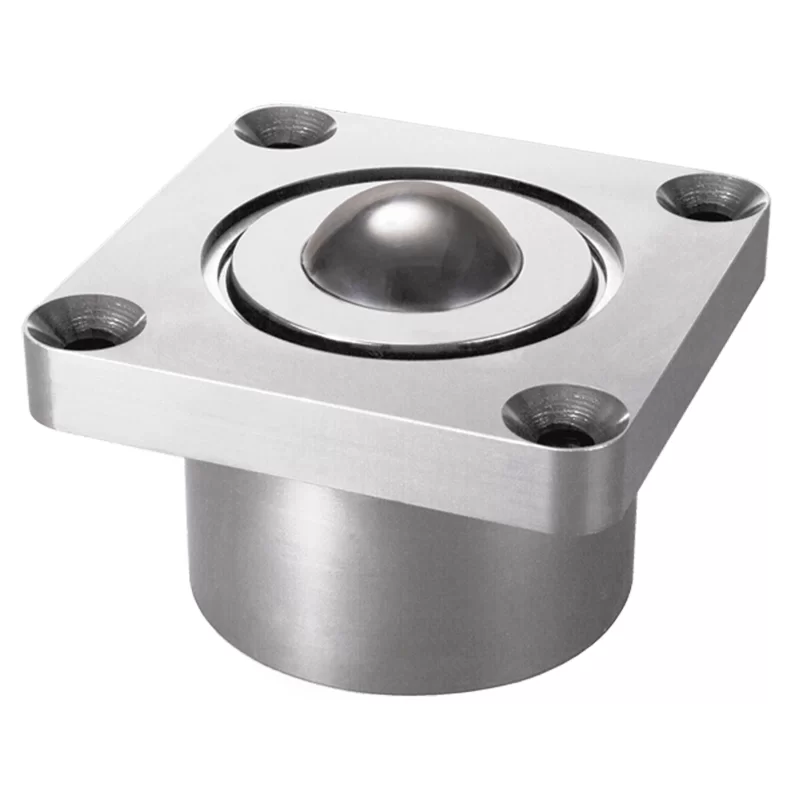

Ähnliche Heavy-Duty-Modelle:

  • Maximale Tragzfähigkeit bei allen Ausrichtungswinkeln.
  • Hochbelastbare, präzisionsbearbeitete Konstruktion.
  • “Endlosspur” Design – Höchste Präzision.
  • Service-Kits und Werksersatzteile seit 1954.
